单段锤式碎石机结构组成

【单段锤式碎石机结构组成】单段锤式碎石机主要由转子、壳体、破碎板、排料篦子、排铁门和驱动部分等构成，下面就来带大家看下！

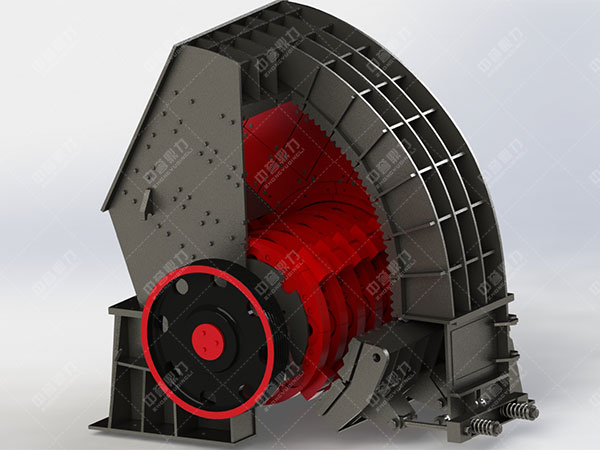

单段锤式碎石机结构组成

1、单段锤式碎石机转子及轴承部。

转子式单段锤式碎石机零件，它由锤盘、端盘、锤头、锤轴、主轴、飞轮、皮带轮等构成，轴承部由轴承和轴承箱等构成，锤盘和端盘不变在主轴上，两端用锁紧件锁紧，锤盘外缘堆焊合金，锤头悬挂在贯穿锤盘的锤轴上，并在转子的周向和轴向呈均布以转子的整体均衡，锤头使用回转结构设计，破碎大块岩石时即使不能一击即碎，也能在担料杠的保护下退避到锤盘中，以转子的正常运行，单段锤式碎石机锤头在一边磨损后可以换边使用，主轴使用高性能合金钢为材料，可以符合传递大扭矩的所要，支承转子的双列球面滚子轴承可以承受很大的载荷，轴承使用脂润滑，废脂可通过排脂孔排出。

2、单段锤式碎石机壳体。

单段锤式碎石机壳体由上左壳体、上右壳体及下壳体构成，通过螺丝联机成一体，壳体部使用Q235-A钢板焊接，与岩石接触的内表面均装有衬板，上右壳体上开有抽锤轴孔，下壳体的前后均装有维护门壳体，供替换篦板和人员进入机内维护用。

3、单段锤式碎石机排料篦子与保险系统。

排料篦子由如果干块篦子和篦子架及保险系统等构成，篦子板是由合金材料整体铸造而成，它安装在转子的底部，其围包角约180°，它与转子的间距可以由两端的调整螺丝来调整，新装锤头时应使排料篦子与转子工作圆之间的空间在20～25㎜之间，当锤头磨损变短后应立即调整排料篦子与转子工作圆之间的空间，使锤头与篦子架之间得以继续正确的空间，这样单段锤式碎石机就可以持久地位于正常状况下工作，当机器内进入其出破碎莫氏硬度比提高的岩石或铁块，能立即从排铁门处排出，保护了机器的正常运行生产。

4、单段锤式碎石机驱动部分的安装，驱动部分是碎石机的动力源，它由电机带轮及滑轨零件组合而成。
