製砂機

常見的製砂機有錘式製砂機、立式衝擊式製砂機、可逆式製砂機等多種係列。且打沙機器的型號繁多複雜,以下匯總常見製砂機參數以及結構原理。
技術參數

生產能力:20-600t/h

進料粒度:≤180mm

VSI衝擊式製砂機 · 型號合集

  • 技術參數
  • 組成結構
  • 工作原理
型號生產能力(t/h)進料尺寸轉速
(kw)
雙電機功率
(kw)
外形尺寸長寬高
(mm)
製砂通過量整形通過量製砂整形
VSI761160-90120-180<30<351700-18904P 1103700×2150×2100
VSI8158100-130200-260<35<401520-16904P 1804140×2280×2425
VSI9526150-190300-380<40<451360-15104P 2644560×2447×2778
DLVSI1140250-280300-340<40<501100-1400200x25600x2990x4190
DLVSI1145280-350350-400<45<551000-1300220x25600x2990x4190
DLVSI1150300-380380-440<45<551000-1300250x25600x2990x4190
DLVSI1263400-480500-580<50<60900-1300315x25600x2990x4190
潤滑液壓站流量(L/min)8(mm)
雙油泵電機功率2x0.37
安保護雙油泵互補供油;無油流、無油壓自動停機;水冷降溫;冬季電機加熱啟動。
外形尺寸長寬高820x520x1270
郵箱加熱器功率2

*打砂設備在不斷更新,參數變更恕不另行通知。


VSI衝擊式製砂機組成結構

1、起吊總成:用於檢修葉輪,檢修傳動軸;

2、反擊腔:破碎物料;

3、減震彈簧:減輕設備震動;

4、主機支架:支撐固定主機;

5、上蓋總成:調整進料方式,“ 進料”和“瀑落進料”;

6、葉輪總成:對原料進行加速,使原料甩到破碎腔,將其破碎;

7、反擊架:使破碎腔產生料襯;

8、調整絲杠:調節皮帶鬆緊;

9、傳動電機:提供動力;

10、潤滑油排氣口:使潤滑油回流順暢;

11、傳動軸總成:為葉輪提供動力。

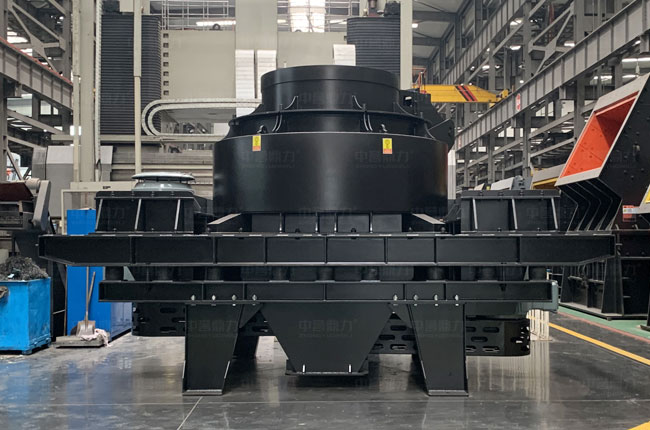

VSI衝擊式製砂機工作原理

VSI係列製砂機又叫立軸衝擊式破碎機,是利用高速運動的物料相互碰撞自行破碎及物料之間的摩擦而粉碎,不僅能夠碎石,還可以對石子進行整形。

根據物料的抗壓強度、磨蝕性,立軸衝擊式破碎機的工作形式可分為:“石打石” 和“石打鐵"。

“石打石”適用於中硬以上磨蝕性大的物料破碎,如玄武岩等。破碎過程中從甩輪射出的物料與物料襯層發生衝擊,而不與設備金屬元件直接接觸,減少鐵耗,從而減少維護保養時間。‘石打石” 工作情況下成品粒形好,含粉量稍多。

“石打鐵”適用於中硬以下磨蝕性小的物料破碎,如石灰石等。”石打鐵" 工作情況下破碎效率較高,對反擊塊有的磨損。

ZSJ雙轉子製砂機 · 型號合集

  • 技術參數
  • 組成結構
  • 工作原理
型號進料口尺寸
(mm)
電機功率
(kw-4級)
進料粒度
(mm)
處理能力
(t/h)
外形尺寸長*寬*高
(mm)
DLZSJ0808754*2182*(55-75)<3020-505500*1843*1600
DLZSJ12131290*2402*160<3080-1203400*2587*2050
DLZSJ12381810*2904*132<30180-2503600*3312*1900
DLZSJ14161630*2604*160<30210-2804712*3170*2300

*參數變更恕不另行通知。


ZSJ雙轉子製砂機組成結構

1、進料口:雙進料口設計,給料均勻;

2、錘頭:采用高格合金材料,更加耐磨可靠;

3、破碎腔:破碎腔內物料被兩個轉子相互沿切線方向拋出,形成多次循環反擊破碎;

4、端部檢修觀測門:人工觀測門方便觀測設備內部工作部件的使用情況,及時進行維護保養;

5、下部出料口:成品砂自出料口排出,經輸送帶送至相應料倉;

6、分料裝置:經過分料裝置後,原料通過雙進料口分布在轉子錘頭正前方;

7、轉子:設備在運行過程中,兩個轉子相對運轉;


ZSJ雙轉子製砂機工作原理

ZSJ雙轉子製砂機采用錘頭打擊、破碎腔反擊等作用製砂,又稱錘式製砂機,改變了單轉子製砂機設備動能消耗大、產品形狀差的弊端。

ZSJ雙轉子製砂機工作過程中兩個轉子相對運轉,進入破碎腔的岩石物料由一個轉子上的錘頭進行打擊破碎,並獲得動能後高速撞向另一個轉子進行再次破碎。同時高速運動的物料相互之間也會產生碰撞,經如此多次循環的打擊破碎後,通過篦板縫隙排出機外。

KZS可逆錘式製砂機 · 型號合集

  • 技術參數
  • 組成結構
  • 工作原理
型號轉子直徑*長度
(mm)
進料粒度
(mm)
功率
(kw)
產能
(t/h)
出料間隙
(mm)
DLKZS13141340x1430<180200x2100~20015~50(可定製)
DLKZS16161600x1630<180250x2150~250

*參數變更恕不另行通知。


可逆錘式製砂機組成結構

1、上觀察門:用於觀察設備內錘頭、護邊、襯板等磨損情況;

2、上機殼:內部安裝加厚襯板,堅固;

3、轉子組合:轉子可正反轉,大護邊,錘軸透擋板+擋軸板結構,運行穩定,;

4、下機殼:兩個側門+兩個端門,檢修維護方便;

5、進料口:不同型號進料口尺寸有所區別,進料粒度<180mm;

6、錘軸孔蓋:

7、液壓開啟組合:可通過液壓缸將端蓋開啟。


可逆錘式製砂機工作原理

KZS可逆錘式製砂機可用於破碎硬質岩石,是一種轉子可以正反轉的單轉子錘式破碎機械,既可以用來製砂生產骨料,又可用於破碎花崗岩、鵝卵石等硬岩物料。

KZS可逆錘式製砂機采用大轉子、小錘頭、低轉速。電動機通過皮帶傳動帶動轉子旋轉,轉子旋轉帶動轉子上的錘頭高速旋轉。轉子兩側增設凹凸不平的調節反擊板,打擊力度大、效率高,使物料在高速螺旋回轉錘頭的打擊和反擊的共同作用下瞬間粉碎,粉碎細度高。物料經過多次衝擊形成了粒度小於蓖板蓖縫間隙的顆粒而排出。

HVI衝擊式製砂機 · 型號合集

  • 技術參數
  • 組成結構
  • 工作原理
型號通過量
(t/h)
大進料粒度
(mm)
電機功率
製砂整形硬料軟料
HVI081550-14090-230<30<352×75
HVI081860-190110-283<30<352×90
HVI092270-210150-330<35<402×110
HVI092685-240170-380<35<402×132
HVI1032130-278180-356<40<452×160
HVI1040180-284250-440<40<452×200
HVI1263320-498370-585<50<552×315

*打砂設備在不斷更新,參數變更恕不另行通知。


HVI衝擊式製砂機組成結構

1、起吊總成:用於檢修葉輪,檢修傳動軸;

2、反擊腔:破碎物料;

3、減震彈簧:減輕設備震動;

4、主機支架:支撐固定主機;

5、上蓋總成:調整進料方式,“ 進料”和“瀑落進料”;

6、葉輪總成:對原料進行加速,使原料甩到破碎腔,將其破碎;

7、反擊架:使破碎腔產生料襯;

8、調整絲杠:調節皮帶鬆緊;

9、傳動電機:提供動力;

10、潤滑油排氣口:使潤滑油回流順暢;

11、傳動軸總成:為葉輪提供動力。


HVI衝擊式製砂機工作原理

HVI係列製砂機又叫立軸衝擊式破碎機,是利用高速運動的物料相互碰撞自行破碎及物料之間的摩擦而粉碎,不僅能夠碎石,還可以對石子進行整形。

根據物料的抗壓強度、磨蝕性,立軸衝擊式破碎機的工作形式可分為:“石打石” 和“石打鐵"。

“石打石”適用於中硬以上磨蝕性大的物料破碎,如玄武岩等。破碎過程中從甩輪射出的物料與物料襯層發生衝擊,而不與設備金屬元件直接接觸,減少鐵耗,從而減少維護保養時間。‘石打石” 工作情況下成品粒形好,含粉量稍多。

“石打鐵”適用於中硬以下磨蝕性小的物料破碎,如石灰石等。”石打鐵" 工作情況下破碎效率較高,對反擊塊有的磨損。
