锤式碎石机构造参数

锤式碎石机是矿山砂石场应用较为广泛的一款破碎机设备，分为小型锤式整形机和大型重锤破碎机设备，锤式碎石机属于粗碎、中碎设备，主要适用于矿山采石场、砂石场、化工、水泥、冶金等行业。锤式碎石机的构造是由破碎腔、锤轴孔、转子轴、护边、衬板、上机壳、锤头、观察门、活动衬板等部件组成。锤式碎石机参数是进料尺寸小于1200mm，时产量在100-6000吨之间，可以破碎硬度在200MPa以下、湿度小于10%的各类中等硬度及脆性物料。

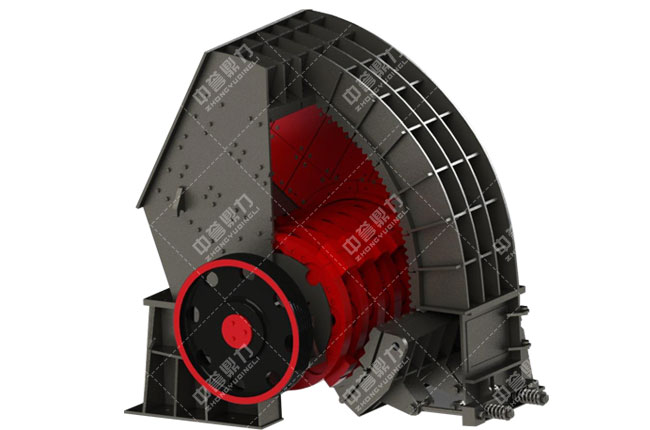

锤式碎石机构造

破碎腔：容量大，可容纳更多物料，提高了物料的处理能力，破碎区反击衬板的花纹是下行铺设，可减短物料在机腔的停留时间。

锤轴孔：一般出现在机壳的侧板上，主要用于更换锤头或锤轴时使用，平时工作时由锤轴孔压盖将孔洞堵上。

转子轴：是通过球面的调心轴承固定在轴承座上。

护边：采用(ZGMn17Cr2)材质，抵抗磨损程度高，固定在锤盘的外圆上保护锤盘。

衬板：锤式碎石机衬板采用高锰钢材料，且为了方便更换磨损的衬板，侧衬板被拆分为多个小块衬板铺设。

上机壳：采用蜗牛壳结构设计，内部和外部可承受的冲击能力增强，机壳更加结实且不变形。

锤头：应用热复合高络合金材质，为了延长破碎机锤头的使用寿命，当锤头前部棱边磨损达到底部线时要及时翻面，提高锤头使用率。

观察门：留有观察门可方便观察破碎机内部，方便检修破碎机内部故障及易损件的破损程度。

活动衬板：可以提高碎石机设备的生产效率和产能，可调节活动衬板与上机壳的衬板形成开放型破碎腔，利于出料粒度的调整。

锤式碎石机参数

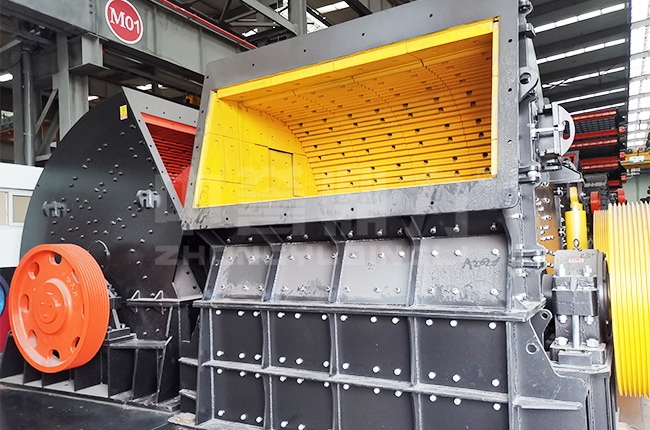

锤式碎石机参数（小型整形机）

锤式碎石机（小型整形机）设备时产150-1500吨，进料粒度小于300mm。具有一次成型、适应性强、运行平稳等特点。

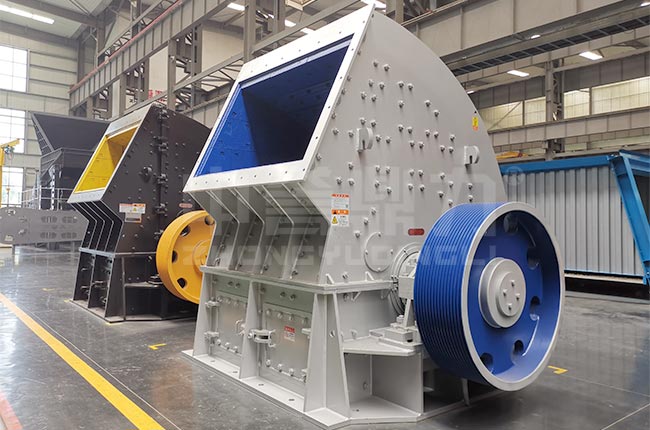

锤式碎石机参数（大型重锤破）

锤式碎石机（大型重锤破）设备时产400-6000吨，进料粒度小于1200mm。具有结构简单、投资小、产量高、粒形好等特点。
