石英砂直线筛下横梁的静力学分析

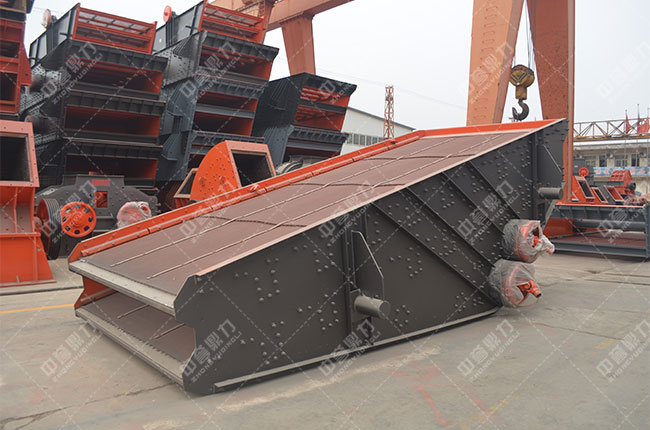

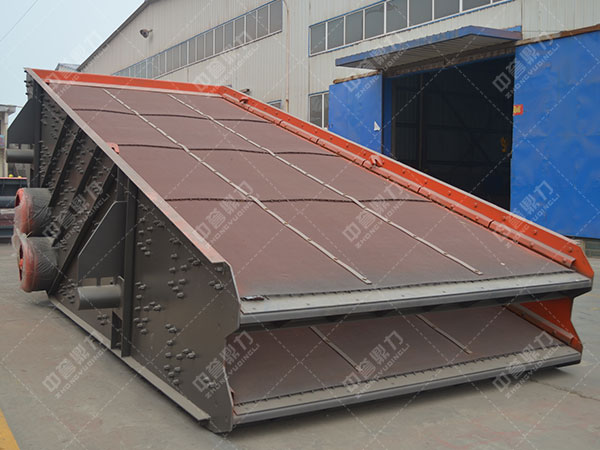

【石英砂直线筛下横梁的静力学分析】石英砂直线筛凭借振动电机做为振荡源，石头在筛网上被抛起，此时向前作直线运动，从送料机均匀地进入振动筛的入料口，由于其筛选分级效能高，因此被普遍运用在矿山及洗煤厂等工业。

石英砂直线筛下横梁的静力学分析

由于振动筛工作环境恶劣，且受力复杂，下梁做为振动筛的主要承载零件，不仅获得振动载荷，还获得冲击载荷的影响，在强大的交变载荷下做受迫运动，长远使用后会引发疲劳损伤而断裂，因此发现如何减少下横梁的伤害频率有很大的现实意义，中誉鼎力的通过对下横梁的静力学了解，为减少其伤害频率从，进而修改振动筛结构供应了理论根据。

对石英砂直线筛下横梁进行静力学了解之前，先凭借Solidworks软件建立其三维实体模型，之后使用Solidworks-Simulation软件对其进行静力学仿真了解。

通过对下横梁三维模型进行静力学仿真了解，了解下横梁槽钢上表面和侧面、槽钢与钢管的接触面和钢管底部的应力值较大，较大应力处位于钢管的槽钢上表面的中间位置、三分之一及1/6位置，即提高筋与槽钢上表面的接触位置，属于应力集中区，槽钢抗压能力远不如钢管，在简谐激振载荷与冲击载荷的共同影响下，由于疲劳运动，槽钢先被伤害出现裂纹，裂纹通过汉口延展到钢管，进而造成钢管断裂。

另外，所需留意的是，下横梁的断裂与焊接做工焊后的回火处置也有很大的联系，下横梁是振动零件，如果处置不好，焊接应力无解决，则在振动过程当中也很轻易从焊接处开焊，造成下横梁断裂。
