【砂石资讯】关于机制砂、中砂、海砂、砂（shā）率

一、砂含量小会有什么后果？

砂是混凝土主材之一，与其它（tā）材料一起互相填充，使混凝（níng）土凝固后形成一（yī）个密实体（tǐ）。

砂作为骨（gǔ）料，起到很重要的作用，砂率的大小对混（hún）凝土（tǔ）的和易影响很大，在泵送混凝土中，砂（shā）率一般为38%到（dào）41%，但对于非泵送的混凝土，砂率只需33%至37%，砂率不可过大，也不能过小（xiǎo），否则（zé）对强度都有影响。

砂含量小（xiǎo）会出现什么后果（guǒ），要（yào）看混凝土使用在什么情况：

1、如果泵（bèng）送（sòng）的话，混凝土的和易性将会很差，碎（suì）石与浆脱（tuō）离，料（liào）看起来像离晰一样，而且容易堵泵，影响进度。

2、如果非泵送，砂率小的话，对强度是有好（hǎo）处的（但（dàn）有个度）。

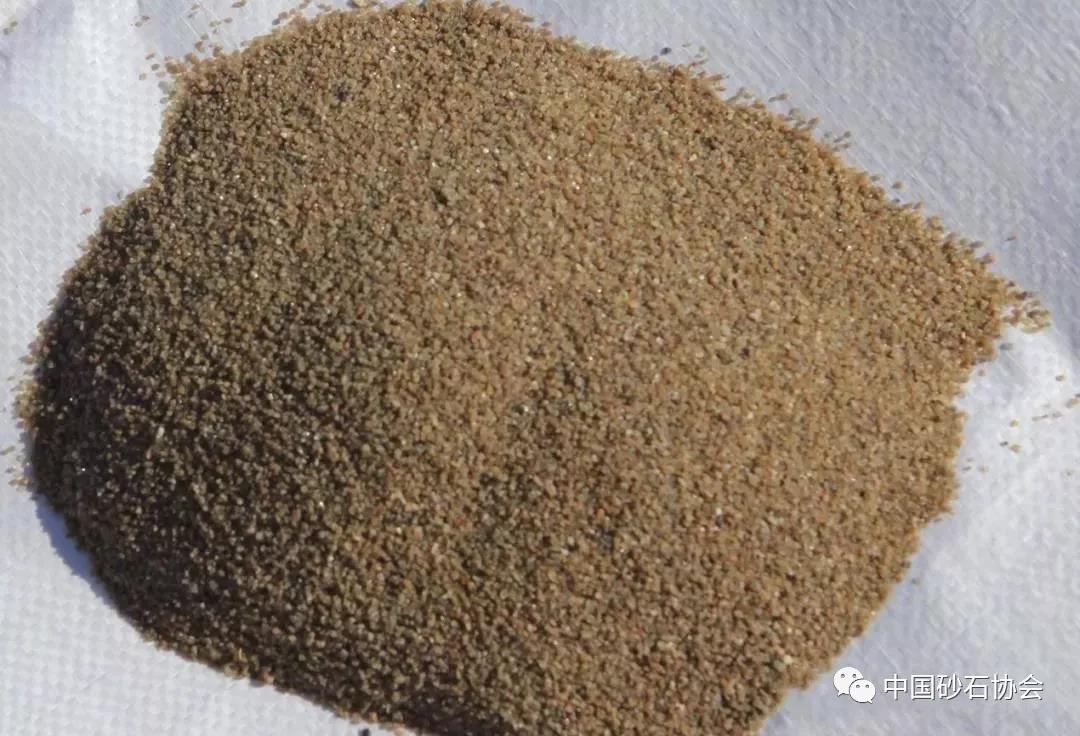

二、配置混凝土为什么选中砂？

配（pèi）制混凝土时优先选择中砂，细砂是后没办法或者成（chéng）本不得（dé）已才用的，因为细砂与石子（zǐ）之间级配不好，搅拌出来的（de）混（hún）凝土易泌水（shuǐ）使得混（hún）凝土的和易性不好。粗沙（shā）中砂细砂都是有一区二区三区的，只不过优先选择（zé）二区，在选择1区的时候应（yīng）增大砂率，选择3区时应减小砂率。

区别就在于砂率的不同（tóng），粗砂的砂率大点，细（xì）沙的砂率小！

砼怎么样强（qiáng）度才高（gāo）？ 那无非是它的空隙（xì）率（lǜ）小，比较密实， 然后要（yào）结合面要少，就跟构件要尽（jìn）量少留施（shī）工（gōng）缝的道理一样。这样的砼强度才高（gāo）。粗砂的空（kōng）隙率比较高` 那么要达到密实，他就须用（yòng）水泥填缝，这样的（de）水泥与砂之间的结合（hé）面就多了，相反，用细砂（shā），那么细砂与（yǔ）细砂之间的结合面也多了。

中砂不（bú）仅细而且是介于粗（cū）砂与净砂之间的，利于混凝土的融合。砂子越细其比表面积就越大，需要水（shuǐ）泥来包裹的用量就加大，而且（qiě）如果砂子太细会使混凝土和易性（xìng）不好，石子与砂浆很（hěn）容易分离（lí）。细砂一般用于调整级配不佳的（de）砂子。

用（yòng）细砂配混凝（níng）土，强度会比用中砂配的低。

采用细砂和特细砂影响砼强度，骨（gǔ）料（liào）之间达不到优级配。

三、淡化海砂工艺

为了（le）弥补砂的不足，上很多发达家如英、日本等很早就开始了淡化海（hǎi）砂的生产和应用。我浙江沿海地区也开始采用机械除（chú）盐的方法淡化海砂，并在一些工程建设中应（yīng）用。

淡化海砂的生产就是海砂中的氯离子等杂质，海砂中残留的Cl-含量。由于混凝土内具有高碱环境，氯离子渗入（rù）到达钢筋表面，只有达到浓度时钢筋才开始（shǐ）锈蚀。通常认为，在混凝土中，当浓度比值为Cl-/OH-＞0.61时，钢筋才开始（shǐ）锈蚀，内外都以此（cǐ）值为依据制定混凝（níng）土中氯离子的限值。

我JGJ52-2006对砂中（zhōng）氯离子含量作了具体规定（dìng）：对于钢筋混凝土用砂，其氯离子含量不得大于0.06%；对于预应力混凝土用砂，其氯离子含量不（bú）得大于0.02%（均以（yǐ）干砂的质量百分率计）。因此，只要采用合（hé）理的淡化海砂工艺，海砂中氯离子含量，将海砂（shā）用于钢筋混凝土结构物中也是完可行的。

海砂除盐的方法很多，有机械除盐法、洒水（shuǐ）法、浸（jìn）渍法（fǎ）等等（děng），其（qí）中机械除盐法比（bǐ）较适用，需要的作业场面积比较小（xiǎo），除盐时间短，品质管理容易等优点，但是用水量（liàng）较大，1t海砂如果用自来水（shuǐ）清洗，约需（xū）1.5t水/m3砂，如果附近河水比较好，就可（kě）用河水清洗，或者用井水清洗，成本就较低。

机械除盐法（fǎ）的工艺如下图所示：

海砂的除盐法（fǎ）分（fèn）三个步骤：

1、海砂经振动分筛机分选，除去混入海砂（shā）中的粒径颗（kē）粒以及贝壳等杂（zá）物。

2、用冲洗滑道和洗砂机进行（háng）次冲洗。

3、再（zài）用冲洗滑道和洗砂机进行（háng）二次冲洗。

这种除盐工艺不仅可以除去贝壳等杂（zá）质和海砂中带入的氯（lǜ）离（lí）子等杂质，而且还可以地除去海砂中的泥粉等杂质，可使（shǐ）砂中的含泥量控制在0.5%以下。

砂中常因含泥量较高，达不到JGJ52-2006要（yào）求，也可用本设施的（一次）冲洗法去泥。应该指出，海砂也是一种缓慢的资源，我海砂资源虽然丰富，但因海砂资源区域大多具有（yǒu）重要的生态价值和景观价值，因此也要有长远规划，合理开（kāi）采，避免滥采滥挖现象的发生。

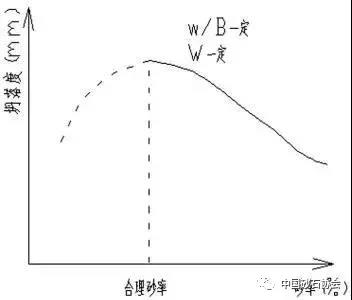

四、怎样（yàng）选合理砂率？

为提（tí）高泵送混凝土的流动性，泵送混凝土的含砂率宜控制在40％～50％。

混凝土的（de）含砂率就（jiù）是黄砂（shā）与石子的比例。

例（lì）如：含砂率40%，石子和黄砂用量为（wéi）2000kg，即：黄砂用量2000*40%=800kg，石子用量2000-800=1200kg。

一般来说，砂率越大，泵送流动性能越好。但混凝土强度越差（chà），所以要采用合理的砂率。

另（lìng）外，控制好（hǎo）石子的粒径也能提高混凝土（tǔ）的泵送流（liú）动性能。

五、采用中砂比较节约水泥（ní）

细度模（mó）数说的是单种砂的概念，级配是集体的概念。当两种（zhǒng）砂的细度模数相同时，这两种砂的级配相（xiàng）同，是这样理解的。

假设A为细沙，B为粗砂，A1，A2，A3，B1，B2组（zǔ）成砂骨料（集体的概（gài）念），他们分（fèn）别占1/6，1/6，1/6，1/4，1/4（级配的概念，比例的意思）。A1，A2，A3为细砂B1，B2为粗砂。A1和A2细度模数相同（都（dōu）是细砂），他们都是一样大小的（de）圆球，他们在集（jí）体中占的比例是一样（yàng）的。A2和A3，A1和A2，B1和B2等都是细度模数相同，所（suǒ）占比例也相（xiàng）同（级配就相等).理解这句话要把（bǎ）他放在骨料这个集体中（zhōng）考虑（lǜ）。

细度模数是砂单纯的建筑材料的范围。细度模数越大（dà），表示砂越粗。细度模数在3.7-3.1为粗砂，在3.0-2.3为中砂，在（zài）2.2-1.6为细砂。普通（tōng）混凝土用砂的细度模数范围在3.7-1.6，以中砂为宜。如果是同样粗细的砂，空隙大，两（liǎng）种粒径的砂搭配起来，空（kōng）隙有所减小，三种粒径的（de）砂搭配，空隙更小。

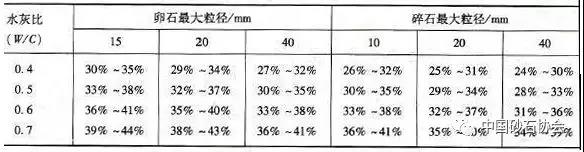

混凝土的含砂率，是混凝土中砂（shā）的重量与砂石总重量之比。在混凝（níng）土配合比时，应选（xuǎn）择优含砂率。

密实的混凝土应该是砂子（zǐ）填满石子空隙，水泥浆包（bāo）裹住砂石并填满砂子的空隙（xì），以达到较高密实度。若砂子过少，则石子空隙的一部分，将用水泥浆填充，这样将增（zēng）加水泥用量，是不经济的；砂子过少，没有的砂浆对石子进行润滑作用，势加大内摩擦，混凝土的流动性，造成操（cāo）作困难。而且由于水泥砂浆的粘滞（zhì）性，石子容易分离，造成离析现象。但砂子过多，增大砂（shā）的表面积，就需要（yào）水泥浆包裹，同样也要增大水（shuǐ）泥用量。

在施工中多用中、粗砂而不（bú）用细砂，就是（shì）因为细砂粒径小而表面（miàn）积大及含土量大（dà）的（de）缘故。而且砂率过大粗骨料减少，还会引起混凝土强度。

合（hé）适的含砂率应是石子、砂、水泥浆互相填充，使混凝土既能达到较高（gāo）密实度，又能少（shǎo）的水泥（ní）用（yòng）量（liàng）。实践证（zhèng）明，含（hán）砂率一般在30%~38%左右。但由于影（yǐng）响砂率的因（yīn）素很多，需要根据石子的形状、粒径、孔隙率和砂子的品（pǐn）质及水灰比的大（dà）小、混凝（níng）土和易性等因素，进行试验和调（diào）整（zhěng），而不能仅靠计算来解决（jué）。
