【製砂行業資訊】機製砂和細砂混合用法

1、機製砂和特細砂

機製砂顆（kē）粒由（yóu）於具有棱角和表麵較粗糙，因而拌製的混凝土和易性較差，可引起混凝土的較大泌水，但機製（zhì）砂中通常含有石粉可以部分混凝土的工作性能、力學（xué）性能和耐久（jiǔ）性能。但石粉含量過的值（zhí）時，混（hún）凝土的粘聚性增強，導致新（xīn）拌混（hún）凝土（tǔ）的坍落（luò）度減小，工作性不好，所（suǒ）以應該對石粉含量進行要的限製（zhì）。

在相同的水膠比條件下，隨著機製（zhì）砂的亞（yà）甲藍MB值的增（zēng）大，混凝土坍落度和擴展度下降（jiàng）。對硬化混凝土的抗折強度與7d抗壓強度有作用，增加了（le）混凝土各齡期（qī）收縮值，輕微了混凝土的抗氯離子滲透（tòu）性，顯著加快了混凝土的凍融破壞，不利於混凝土的高性能化。

有地（dì）區及周邊（biān）缺少中粗砂，單純使用特細砂配製，混凝土容（róng）易（yì）分（fèn）層，施工部（bù）位出現厚厚的浮（fú）漿層，使硬（yìng）化後的混凝土的微觀結（jié）構不均勻。是厚大體積混凝土和（hé）豎向混凝土的（de）施工，其浮砂厚度為200—500mm。不僅混凝土強度低，而且會導致混凝土出現嚴重的分層和裂（liè）縫，這無疑會嚴重影響混凝土結構強（qiáng）度和混凝土質量。因此，使用顆粒較粗的機製砂和特細砂混合、合理搭配，用於混凝土配製（zhì），具有強的（de）現實（shí）意義（yì）。

2、細度模數的影響

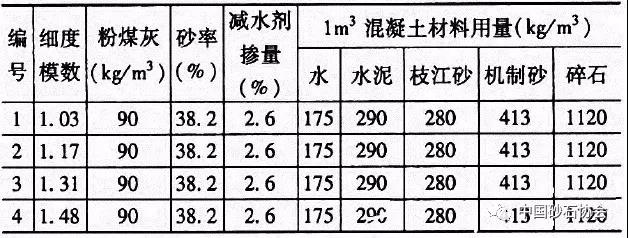

選用的機製砂的細度模數為2.78，枝江（jiāng）砂選用了細度模數分別為1.03、1.17、1.31、1.48的四種。

隨著試驗（yàn）用枝江砂的細度（dù）模數的增大，混凝土拌合物的初始坍落（luò）度（dù）也隨之（zhī）增加。對於細骨料，砂的細度模數愈小，顆粒愈細（xì），在相同用量下總表麵積大，用以（yǐ）包裹（guǒ）其表麵並填充砂子空隙的水泥漿需要量也愈多，單位用水量與水泥用量就愈（yù）大（dà）。

①在養護齡（líng）期相同的條件下，隨著枝江砂細度模數的（de）增大，混凝土的抗壓強度（dù）也逐漸增加；②隨著養護齡期增加，摻有不同細度模數的枝江砂的混凝土抗壓強度逐漸增加（jiā）。

由以上試驗結果可以看出，砂的（de）細度模數對所配製（zhì）的混凝土性能影響較大。所以控製混凝土用砂的細（xì）度模數是設計配合比和施工現場混凝土工（gōng）程質量的一個的途徑。

3、相對含（hán）量對混凝土性能的影響

選用的機製砂、枝江砂的細度模數分別為2.78、1.10。

試驗（yàn）采用C30等級的（de）配合比，水泥用量為290kg/m3，細骨料為693kg/m3，碎石為（wéi）1120kg/m3，粉煤灰摻量90kg/m3，水的為（wéi）175kg/m3，外加劑的摻量為2.69％。

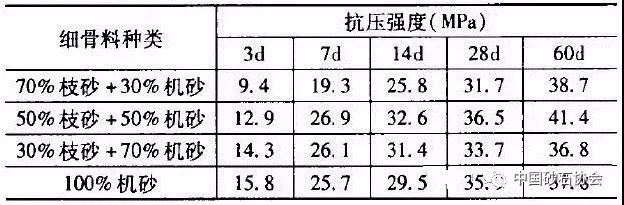

由表2可知（zhī），隨著替代率的增（zēng）大，機製砂混凝土的（de）抗壓強度（dù）呈現增大（dà）的趨（qū）勢，但是7d的齡期以後替代率為50％的機（jī）製（zhì）砂混凝土的抗（kàng）壓強度均大於（yú）其他替代率的（de）混凝土的（de）強度。這說明：機製砂與砂的（de）比例存在著一個（gè）佳摻量，在這個佳摻量範圍內，混凝土的（de）拌合物不（bú）但（dàn）具有良好的施工和易性，而且硬化後的混凝土具有較高的強度。

4、機（jī）製（zhì）砂中石粉（fěn）含量的影響

4—6％石粉含量可增（zēng）加混凝土坍落度（dù）。在（zài）膠（jiāo）凝材（cái）料用量相同的條件下，不含石粉的機製砂和含有4％的石粉的機製砂配製C30混凝土（tǔ）進行對（duì）比試驗。可以看出，砂中（zhōng）含有少（shǎo）量石粉，混凝土各齡期的抗壓強（qiáng）度有所提高，抗（kàng）拉強度、抗折強度（dù）等性能亦均（jun1）略有提高，然而石粉含量過比例，混凝土各齡期（qī）抗壓強度則均略有。

5、砂率的影響

試（shì）驗（yàn）所使（shǐ）用（yòng）的（de）砂為混合砂，即枝江砂和機製砂以固定比例混合使用。

礦粉為S95級磨（mó）細（xì）礦渣粉，比表麵積4530cm2/g，摻量為膠凝材的2.0％。細骨料為枝江砂與機製砂的混合料，粗骨料為（wéi）5—20mm連（lián）續（xù）級配的碎石。

混凝土的（de）坍落度隨砂率變化的趨勢（shì）是先隨砂率（lǜ）的增（zēng）大（dà）而逐漸增加，而後又，表明（míng）混凝土坍落度與砂率並不是一個簡單的線性關係，是存在一個佳值。

分析抗壓強度試驗結（jié）果可知，砂率對（duì）混凝土抗壓強度的（de）影響存在同樣的變化趨勢，在本實驗（yàn）條（tiáo）件下，佳砂率值為35%左右。

從試驗發現，砂率對混凝土的工作性、抗壓強度均有（yǒu）不同程度的影（yǐng）響。其中混凝土的工作性受砂率的影響尤為顯著（zhe），且存在佳砂率值。五組試驗均是使用相同水泥用量，在水（shuǐ）泥漿含量不變（biàn）的情況（kuàng）下，砂率過大會造成集料總表麵積及隙率的增大，水泥（ní）漿將相對減少，造成混凝土拌合物的粘聚性增大流動（dòng）度，如（rú）果（guǒ）砂率過小，在粗集料之間不能（néng）有的水泥砂漿也會混凝土拌合物的流動性，還易（yì）造成離析（xī）、流漿等現象。

總結

枝江砂的細度模數增（zēng）大，在相（xiàng）同用水量和水泥用量的前提下，混凝土（tǔ）的初始坍落度會（huì）增（zēng）大（dà），硬化後的抗壓強度（dù）也相應提高（gāo）。用機製砂和枝（zhī）江砂混合砂（shā）配製混凝（níng）土（tǔ）時，在本（běn）實驗條件（jiàn）下，機製砂的摻量為（wéi）50％時，混凝土的工作性和力學性能（néng）可（kě）以達到一個佳狀態（tài）。混凝土的抗壓強度和初始坍落度（dù）隨著砂率的增大先呈增大趨勢，後又（yòu）逐漸減小，因（yīn）此（cǐ）在配（pèi）製混凝土時存在一個佳砂率，在本實驗條件下，佳砂率值為35％左右。
