WH1660单缸圆锥碎石机概述

WH1660单缸圆锥碎石机特有于其它圆锥碎石机的是，其排料口的大小受ASR 喂料口系统无需人工调整，而且当不变衬板及动锥衬板发生磨损以后，该机能提供排矿空间的补偿原理，因此在理论上，其排矿空间在工作状态中都恒定不变，某铁矿选矿厂用户购置了两台WH1660单缸圆锥碎石机，用在铁矿加工技术中的整型破碎工作。

WH1660单缸圆锥碎石机在采用过程中了解存在的主要疑问

WH1660单缸圆锥碎石机用在该厂选矿的整型破碎工作，在生产之后，其采用效果表现良好，能够符合-12毫米 粒度的整型破碎设备占71% 左右的原机设计要求，同时也能符合该厂对整型破碎生产的指标要求。然而，近期，该整型破碎生产的指标维持在-12毫米 粒度的整型破碎设备占68% 水平左右，这个疑问引起了的高度重视，我们立即建立了生产线设计小组，对于整型破碎生产指标继续异常的现象进行探讨、了解和发现，期望能尽快得到解决疑问的方案。

WH1660单缸圆锥碎石机用在铁岩石的粉碎疑问的了解及症结

我们用排除法对疑问进行了解。先，我们排不包括设备疑问疑问，因为通常说，两台设备发生同样疑问的概率不是很大。其次，也排不包括不变衬板及动锥衬板本身的疑问，因为比对图纸，两者的结构未变，经过化验，两者的材料也都没变。后，我们将疑问的落脚点归结于岩石莫氏硬度。该厂近期所采用的岩石和之前的不同，琢磨前、后两者的岩石平均莫氏硬度，之前采用的岩石f=7.5，而后来采用的岩石竟高达f=12。因此，疑问的症结应当在岩石平均莫氏硬度发生了较大的变化，使得WH1660单缸圆锥碎石机旧有相连结构的设计已难以适应平均莫氏硬度为f=12 的岩石整型破碎工作。

生产线设计的提出

圆锥碎石机的腔型是决定设备细粒级含量的因素，我们决定对于WH1660单缸圆锥碎石机的粉碎型腔进行再次设计，以使该设备能符合f=12 的平均莫氏硬度岩石的生产要求。

WH1660单缸圆锥碎石机原粉碎型腔为粉碎原理简介

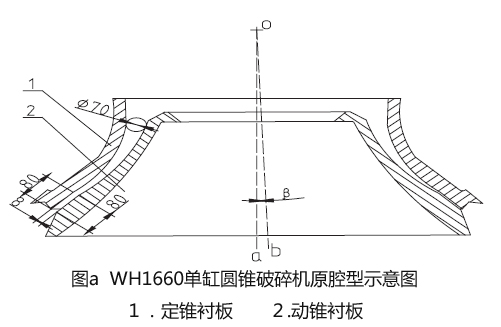

如图a 所示，为WH1660单缸圆锥碎石机原粉碎型腔的示意简图。形成粉碎腔型的两个零件分别是不变衬板（1）及动锥衬板（2）。不变衬板的内侧曲面与动锥衬板的外侧曲面所夹的环形空间即为粉碎型腔。

在工作状态下，不变衬板（1）静止不动。动锥衬板（2）在自行绕其轴线运行的同时，其轴线射线的射点与点0 重合，轴线射线本身绕着锥角为2β 的锥面在运行摆动。在图a 所示的粉碎型腔的工作瞬间，动锥衬板（2）右侧外母线与不变衬板（1）内轮廓之间所形成的放矿空间CSS 值小，此处两衬板之间正很大化的给予岩石以挤压和粉碎；其左侧外母线与不变衬板（1）内轮廓之间形成的CSS 值很大，此处两衬板之间正很大化的进行排料。这就是粉碎型腔的粉碎原理。

WH1660单缸圆锥碎石机原粉碎型腔与岩石莫氏硬度联系了解
如图a 所示，粉碎腔型由两部分构成，上部为弧部，下部为平行粉碎带。位于弧部顶部的入料口尺寸为φ70毫米，位于末端的平行粉碎带的斜长为80毫米。本型腔中，弧部的粉碎可视为一次粉碎，平行粉碎带的粉碎可视为二次粉碎。俨然，岩石莫氏硬度越高，平行粉碎带的斜长就应越大，这样以来，高硬岩石的二次粉碎才会越，进而整型破碎效果才会。然而，该设备的设备体积不变不变，如果添加了平行粉碎带的斜长，势要减小弧部粉碎的长度。此外，为补偿弧部的工作量，入料口的尺寸需要相应增加。因此，在发现该设备适应生产平均莫氏硬度为f=12 的整型破碎岩石、研制新粉碎腔型时，既要权衡平行粉碎带与弧部之间的矛盾性，又要兼顾入料口有适量阔张的需要，此外，也需要琢磨整型破碎生产随之适量减产的疑问，只有把三个方面的疑问通盘进行琢磨，研制新粉碎型腔的抓住性才会更大。


适应平均莫氏硬度f=12 岩石粉碎腔型研发综述

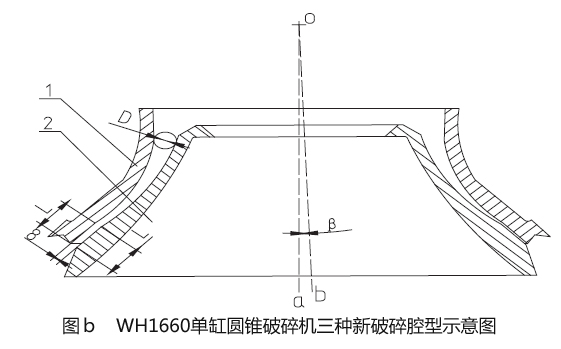

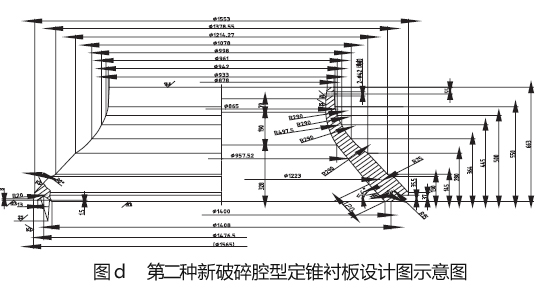

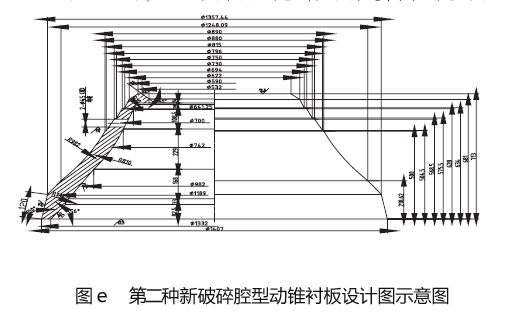

我们生产线设计小组用了半个月的时间设了三种新粉碎腔型（如图b 所示，详细数值见表c）。三种粉碎腔型相应的不变衬板及动锥衬板的图纸设计完毕后，立即投入了生产解决，并在三套新备件回来后，我们在连续三个衬板的采用周内，分别在平均莫氏硬度f=12 的铁岩石整型破碎生产中试用了这三种腔型，在生产平均（jun1）莫氏硬度f=12 的铁岩石整型破碎生产时，由于粉碎腔型中平行粉碎带斜长的增加，整型破碎效果越来越好，但过分增加，势会引起整型破碎加工能力的指标要求。结合三种新式腔的采用效果，我们终采用了种型腔，与它相连的不变衬板及动锥衬板的效果图分别如图d、图e 所示。
结论
综上所述，根据适应f=12 铁岩石整型破碎生产的要求，研发了WH1660单缸圆锥碎石机的新腔型，解决了WH1660单缸圆锥碎石机在莫氏硬度为f=12 的铁岩石的整型破碎生产中遇到的难题，同时，也为同类设备用户在型腔与岩石莫氏硬度联系疑问的解决上提供了一种科学的、颇有成效的解决方法。
