錘式破碎機結構示意圖

中譽鼎力是錘式破碎機生產廠家，錘破設備羞羞视频网站團隊的一款嘔心瀝血之作，他結合了羞羞视频网站多年的石料破碎經驗，並不斷汲取客戶的使用反饋，更加實用、更加，它正在成為傳統錘式破碎機的換代產品，是破碎機行業選型的選擇設備.但是對於初次使用的用戶來說，往往會覺得摸不著頭腦，羞羞视频网站就來介紹下錘式破碎機的結構，方便大家的日後使用。

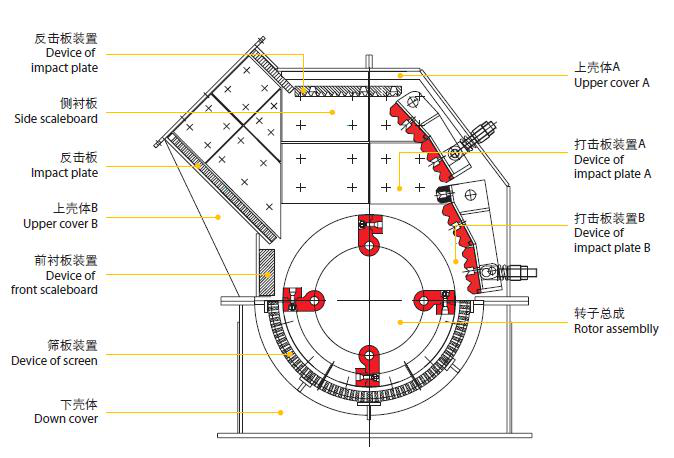

錘式破碎機主要由機殼、轉子、反擊板、調節襯板等部分組成。





1.機殼：機殼是破碎腔的重要組成部分，同時也是承受破碎衝擊力的重要結構件。PC係列錘式破碎機機殼由上下殼體兩部分組成，中間通過法蘭連接。殼體內易磨損部分有襯板保護。上下殼體焊接結構件采用內應力退火工藝，下殼體固定轉子軸承座墊板通過龍門銑鏜床加工，轉子的安裝精度。另外，在側壁設置了觀察門，供安裝和檢修用。

2.轉子：轉子是錘式破碎機的主要工作部位，轉子由主軸、錘盤、銷軸、錘頭等組成，圓盤上均勻開有分布的銷孔，用銷軸懸掛錘頭，為了防止圓盤和錘頭的軸向竄動，用鎖緊螺母在銷軸兩端固定，，圓盤上還配置了組銷軸孔，當錘頭磨損20mm以後，可將其移至組銷軸孔內安裝，繼續進行破碎作業，這樣可以利用錘頭材料。。轉子支承在兩個滾動軸承上，軸承通過螺栓固定在下機體的支座上，還有兩個定位銷釘固定在軸承的距上。

2.1主軸：破碎機的主軸上安裝有數排掛錘體。在其圓周的銷孔上貫穿著銷軸，用銷軸將錘子鉸接在各排掛錘體之間，錘子磨損後可調換工作麵。掛錘體上開有兩困銷孔。銷孔至回轉軸心的距離是不同的，用來調整錘子和箅條之間的間隙。主軸和電動機用彈性聯軸器直接連接。為了使轉子運轉平穩，主軸的一端裝有一個飛輪。

2.2錘頭
錘頭是錘式破碎機 為重要的工作部件。其中錘頭的質量、形狀和材質決定著錘式破碎機的生產能力，錘頭動能的大小與錘頭的重量是成正比的，錘頭越重，動能越大，破碎的效率越高，錘頭重量種類齊， 小錘頭15公斤，大錘頭可達298公斤，多種錘頭重量可以根據客戶需求為其定製，羞羞视频网站中譽生產的錘式破碎機的錘頭采用多元素高鉻錳鋼複合鑄造，其使用壽命是一般錘頭的數倍，客戶可以放心選購。

3.反擊板、調節襯板：錘式破碎機通過錘頭高速捶打礦石，瞬間內礦石具有大的速度和動能，為了防止機架的磨損，在機架的內壁用錳鋼做襯板，打擊板采用高猛鋼鑄造淬火經過強化處理，了襯板和打擊板優越的性和耐衝擊性，從而保護了機殼，延長了錘式破碎機的使用壽命。
