双齿辊破碎机配件结构分析

【双齿辊破碎机配件结构分析】双齿辊破碎机会有破碎比大、外观耗能低、便于修护等特点，主要用在原料的预碎阶段，将粒度过80毫米的各种原料破碎成80毫米以下，该碎石机主要由六部分组合：底座部分、齿形辊子部分、驱动轴部分、轴承部分、机架部分和罩壳部分等，下面双齿辊破碎机配件结构做具体介绍。

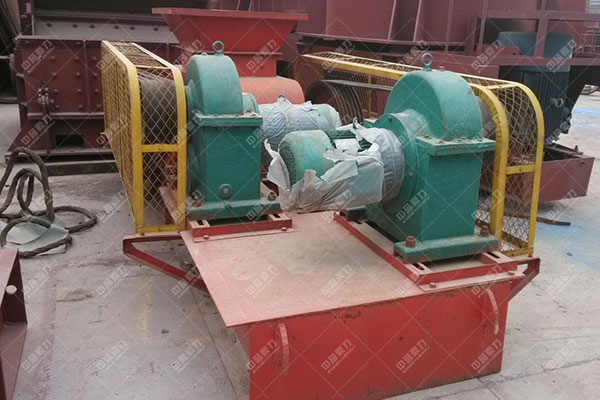

双齿辊破碎机配件结构分析

1、底座部分

底座由槽钢、角钢和钢板焊接而成，由八个地脚螺丝不变在基础上，为了减振，在底座的下面垫以200x300毫米的木方。

2、齿形辊子部分

齿形辊子部分是碎石机的主要工作部分，其包含不变辊部分和移动辊部分，这部分主要由轴、八角形辊轮壳、齿形鄂板、齿轮和异形齿轮等零件组合，八角形辊轮壳用键衔接装入轴上，齿形鄂板用方头螺钉不变在八角形辊轮壳上，不变辊轴的一端装有大齿轮与驱动轴上的小齿轮相啮合，而另一端装有异形齿轮与移动辊轴端部的异形齿轮相啮合，为了使移动辊在正常移动后碎石机仍能正常操作工作，相啮合的一对异形齿轮是长齿形的，齿形鄂板是肩负破碎工作的主要零件．表面齿形牙用以抓取井破碎原料，大的石块也能被啮入破碎，齿形鄂板是由高锰钢铸造而成，并通过热处置，会有坚韧的性能。

3、驱动轴部分

驱动轴部分是由轴和在轴上的小齿轮及三角皮带轮、安销系统等所组合，带椭圆法兰的套筒用键与轴衔接，大皮带轮以较小的空间套装在带椭圆法兰的套简上，套筒的法兰与大皮带轮之间用安销子衔接，当碎石机在操作中负荷时，安销即被切断，此时大皮带轮在套简上可以自由操作，不能驱动驱动轴，从而保护电机和机械不因负荷而被伤害。

4、轴承部分

轴承部分包含六个轴承，均为剖分轴承，轴瓦都浇挂轴承合金，使用干油润滑，在上下瓦的接合处安置调改垫片，以便在轴瓦磨损时可以调整轴瓦的空间，齿形辊子的四个轴承为了适应辊子影响力的方向，使轴瓦均匀地承受压力，均使用斜轴承，不变辊的两个轴承不变在底座上，而移动辊的两个轴承则可沿底座的导板滑动，其一端支靠在弹簧上，用大螺杆将不变辊的轴承与移动辊的轴承衔接起来，靠弹簧的压力使两辊所要求的空间。

5、机架部分

机架部分由型钢焊接而成，它不变在底座上，把辊子的工作面围成密闭状，免得止原石块不通过破碎即从辊子的两侧排出，此时也防止破碎时粉末和粉末的飞扬，在定期检在和维修时，可拆除机架，机架两侧各有两个用铰链衔接的可开动的小门，供观察机械内部工作状况用。
