冲击式破碎机结构图，冲击式破碎机配件

立轴冲击式破碎机是集行业外的技术后优化设计制造的一种破碎机械设备，具有工作稳定、维修方便、制砂率高等特点。该设备生产出来的成品物料粒形呈立方体，针片状含量低，适合石料整形、生产制砂等生产项目中，可广泛应用于公路、建筑、水泥、金属矿山等行业的细碎作业。那么，冲击式破碎机结构组成主要有哪些呢？下面为大家展示些冲击式破碎机结构图，并带大家了解下冲击式破碎机配件信息，方便以后大家更合理使用该设备。

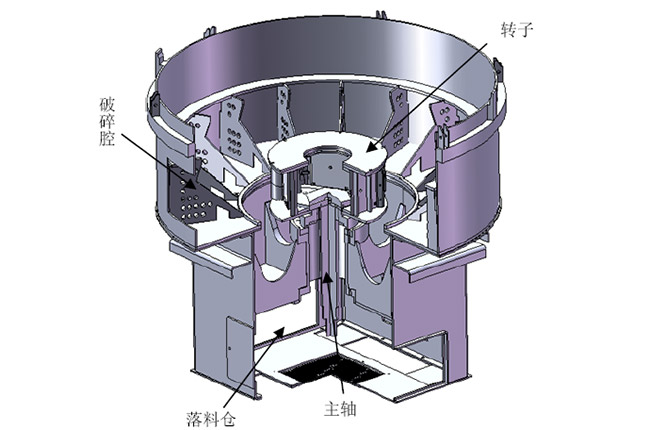

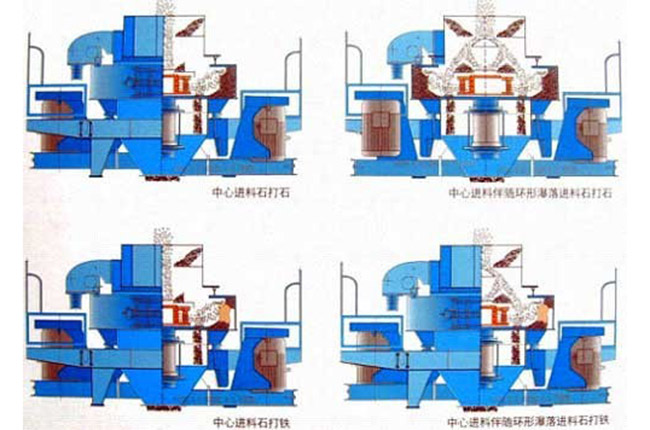

冲击式破碎机结构图





冲击式破碎机配件

冲击式破碎机其结构新颖、简单、产量高、破碎比大，其一般是由进料口、分料器、涡动破碎腔、叶轮、底座、支架、主轴及传动装置等配件组合成。

1、进料斗：进料斗的结构为一倒立的棱台体(或圆筒体)，进料口设置环，从给料设备的来料经给料斗进入破碎机。

2、分料器：分料器安装在涡动破碎腔的上部,分料器的作用就是将从给料斗来料进行分流,使一部分物料经由入料管直接进入叶轮被逐渐加速到较高速度抛射出去，被从叶轮抛射出来的高速度物料冲击破碎，不增加功率消耗，增大生产能力，提高破碎效率。

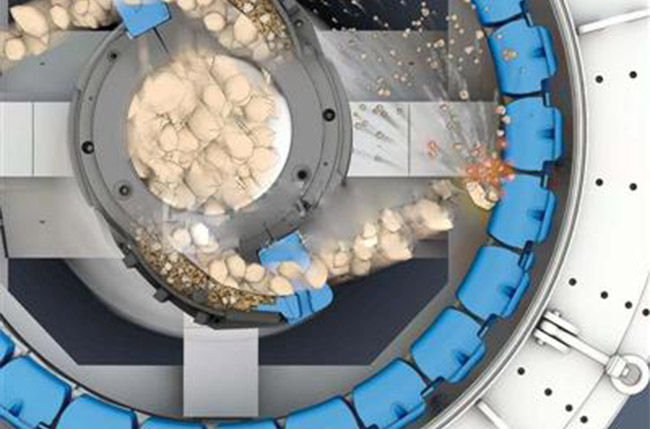

3、涡动破碎腔：涡动破碎腔的结构形状为上、下两段圆柱体组成的环形空间，叶轮在涡动破碎腔内高速旋转，涡动破碎腔内也能驻留物料，形成物料衬层，物料的破碎过程发生在涡动破碎腔内。

4、叶轮：冲击式破碎机叶轮结构由材料制作的一空心圆柱体，安装在主轴总成上端轴头上，用圆锥套和键联接传递钮距，高速旋转，叶轮是立式冲击破碎机的关键元件。

5、主轴：破碎机主轴总成安装在底座上，用以传递电动机经由三角皮带传来的动力及支撑叶轮旋转运动。

6、底座：涡动破碎腔、主轴总成、电动机、传动装置均安装在底坐上，底座结构形状，中部为四棱柱空间，四棱柱空间的，用于安装主轴总成，两侧形成排料通道。

7、支架：根据破碎机工作场所不同一一露天作业或窒内作业，可以考虑配置支架或不配置支架。

8、传动装置：采用单电机或双电机驱动的皮带传动机构，双电机驱动两台电动机分别安装在主轴总成两侧，两电机皮带轮用皮带与主轴皮带轮相边，使主轴两侧受力平衡，不产生附加力矩。

9、润滑系统：采用美孚车用润滑脂特级集中润滑，润滑部位为主轴总成上部轴承和下部轴承两处，为使注油方便，用油管引到机器外侧，用于油泵定期加油。

冲击式破碎机性能优势

1、冲击式破碎机别对中硬、特硬及磨蚀性物料如碳化硅、金刚砂、烧结铝钒土、镁砂等，比其他类型的破碎机更具有优越性。

2、其结构新颖、简单、产量高、破碎比大。

3、该设备体积小、操作简便、安装和维修方便。

4、该设备具有整形功能、产品呈立方状、堆积密度大。

通过以上冲击式破碎机结构图及配件的展示介绍，大家是否对冲击破设备更加了解呢？中誉鼎力不仅为客户提供高性价比的产品，还提供的服务支持及解决方案。我们公司从产品质量到售后服务，从生产研发到客户安装指导，无不在细微处彰显企业的魅力。
