冲击式破碎机结构组成详解

冲击式破碎机广泛适用于各种岩石、磨料、耐火材料、水泥熟料、石英石、铁矿石、混凝土骨料等多种硬、脆物料的中碎、细碎（制砂粒），对建筑用砂、筑路用砂石尤为适宜。冲击式破碎机结构简单、价格低廉、运转平稳、节能、叶轮及涡动破碎腔内的物料自衬大幅度减少了磨损件费用和维修工作量，冲击式破碎机地解决了玻璃等原料破碎过程中的“铁污染”问题和钢渣破碎过程中的“卡钢”问题，巧妙的内部气流自循环了粉尘弥散。

为了让用户更了解冲击式破碎机设备，以便生产中地使用，中誉鼎力厂家在这里为大家详细介绍冲击式破碎机结构组成。

冲击式破碎机结构组成

1、进料斗：进料斗的结构为一倒立的棱台体（或圆筒体），进料口设置环，从给料设备的来料经给料斗进入破碎机。

2、分料器：分料器安装在涡动破碎腔的上部,分料器的作用就是将从给料斗来料进行分流,使一部分物料经由入料管直接进入叶轮被逐渐加速到较高速度抛射出去，使另一部分物料从入料管的外侧，旁路进入涡动破碎腔内叶轮的外侧，被从叶轮抛射出来的高速度物料冲击破碎，不增加功率消耗，增大生产能力，提高破碎效率。

3、涡动破碎腔：涡动破碎腔的结构形状为上、下两段圆柱体组成的环形空间，叶轮在涡动破碎腔内高速旋转，涡动破碎腔内也能驻留物料，形成物料衬层，物料的破碎过程发生在涡动破碎腔内，由物料衬层将破碎作用涡动破碎腔壁隔开，使破碎作用仅限于物料之间，起到自衬的作用。观察孔是观察叶轮流道发射口处块的磨损情况及涡动破碎腔顶部衬板的磨损情况，破碎机工作时须将观察孔密封关严。分料器固定在涡动破碎腔的上部圆柱段。叶轮高速旋转产生气流，在涡动破碎腔内通过分料器、叶轮形成内部自循环系统。

4、叶轮：叶轮结构由材料制作的一空心圆柱体，安装在主轴总成上端轴头上，用圆锥套和键联接传递钮距，高速旋转，叶轮是立式冲击破碎机的关键元件。物料由叶轮上部分料器的入料管进入叶轮的。由叶轮的布料锥体将物料均匀的分配到叶轮的各个发射流道，在发射流道出口，安装有材料制成的块，可以更换。叶轮将物料加速到60-75m/s速度抛射出去，冲击到涡动破碎腔内的物料衬层，进行强烈的自粉碎，在锥帽和块之间装有上、下流道板，保护叶轮不受磨损。

5、主轴总成：主轴总成安装在底座上，用以传递电动机经由三角皮带传来的动力及支撑叶轮旋转运动。主轴总成由轴承座、主轴、轴承等组成。

6、底座：涡动破碎腔、主轴总成、电动机、传动装置均安装在底坐上，底座结构形状，中部为四棱柱空间，四棱柱空间的，用于安装主轴总成，两侧形成排料通道。双电动机安装在底座纵向两端，底座可安装在支架上，也可直接安装在基础上。

7、传动装置：采用单电机或双电机驱动的皮带传动机构(75KW以上,为双电机传动),双电机驱动两台电动机分别安装在主轴总成两侧,两电机皮带轮用皮带与主轴皮带轮相连,使主轴两侧受力平衡,不产生附加力矩。

8、支架：根据破碎机工作场所不同--露天作业或室内作业，可以考虑配置支架或不配置支架。

9、润滑系统：采用美孚车用润滑脂特级集中润滑，润滑部位为主轴总成上部轴承和下部轴承两处，为使注油方便，用油管引到机器外侧，用于油泵定期加油。

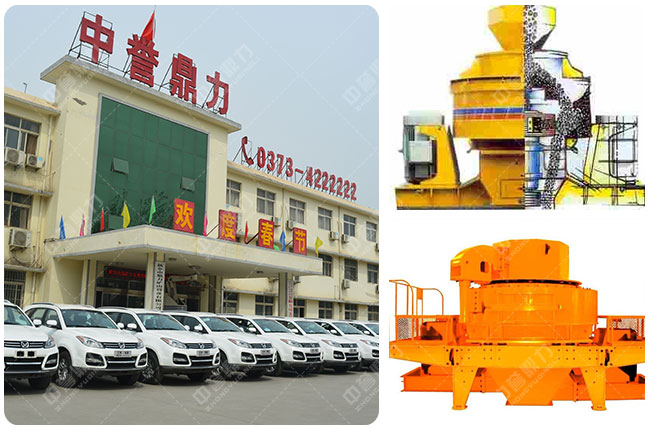

冲击式破碎机厂家

众所周知，河南中誉鼎力是一家的冲击式破碎机厂家，内很多用户都是在中誉鼎力选购设备，那么该厂的优势有哪些呢？

中誉鼎力的冲击式破碎机是在结合外破碎技术的基础上研制而成的。在质量上，该机主要部件采用了的材料及的工艺制造，具有高的性及韧性，的经久，使用寿命是普通冲击式破碎机的3倍以上，质量；在性能上，该机具有适应性强、自动化程度高、操作容易、保养方便、节能降耗、成本低、节能环保等优势，性能更加。

中誉鼎力把用户的利益放在位，为了能够让用户实现更大的利益，中誉鼎力的服务网点球，努力为用户打造面、的售前、售中、售后的服务，如提供设备的安装、调试、技术培训及维修保养等服务。
