颚式破碎（suì）机鄂板材质（zhì）都有哪些（xiē）？

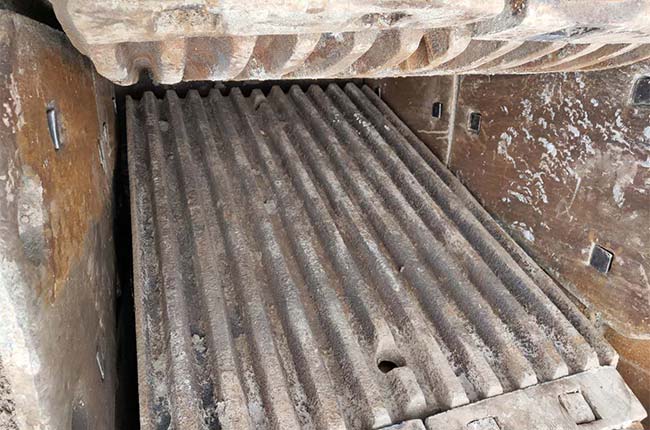

【颚式（shì）破碎机鄂板材质都有哪些？】颚式破（pò）碎（suì）机俗称（chēng）颚破，有的地方又名老虎口，是出现较早的碎石机（jī）械，会有操作简捷，调整灵动等长处，鄂板是颚式破（pò）碎机（jī）的主要磨损件，在设计时，动鄂和（hé）定鄂的破碎板应该齿峰对齿谷，破碎岩石时对岩石（shí）除了有挤压影响外，还有弯曲影响，岩石比较简单破碎，为（wéi）了增强破碎板的使用时间，中（zhōng）小产量碎石机的破碎板设计成上下对称的形状，当底部磨损（sǔn）后可调头使用；大加工能力鄂式碎石机的（de）破碎板设计成互相对称（chēng）的几块，以便磨损（sǔn）后可将破碎（suì）板替换使（shǐ）用，从新（xīn）乡（xiāng）鼎力重工了解到，破碎（suì）板的材料可以选择白口铸（zhù）铁，白口铸铁莫氏硬度高、性较好、来源简单、报价优惠；不好是性脆、简单断裂、使用时间短，为了提高破碎板的使用时间，材料选择含（hán）锰12 %以上（shàng）的（de）锰钢，频（pín）繁使用的是ZGMn13。

颚式破碎机鄂板材（cái）质都有哪些（xiē）？

（1）高锰钢

高锰（měng）钢是颚式（shì）破（pò）碎机鄂板的传（chuán）统材料，它会有不（bú）错的韧性，也会有良好的弯（wān）曲硬（yìng）化能力，但由于当下颚式破碎机结构不很正确，动（dòng）、定鄂板间的张角过大，易于引发（fā）磨料的滑动（dòng）而使高锰钢形（xíng）变硬化不允分，鄂板表面（miàn）莫氏硬度较低，磨料短程（chéng）切削（xuē）量较大，鄂板磨损较快，因此，提高高锰钢鄂板的性，一是（shì）在于（yú）修（xiū）改颚式（shì）破碎机的结构，尽可能减（jiǎn）少磨料在鄂板外观上的滑动，允分发挥高锰钢（gāng）形变硬化的潜力；二是对高（gāo）锰钢进行改性（xìng），但对高锰钢的改性解决却很大地损害了其韧性，在有些工况下使用，改性高锰钢鄂板易出（chū）现早期断裂而无效。

（2）中锰钢

由于高（gāo）锰钢的初始莫氏硬度低、屈（qū）服受力性能低，在非强冲击条件小，其解决硬化不尽可能，易于流变和被切削，为提高鄂板的使用时间，开发（fā）了中锰钢，中锰钢（gāng）在实际使用（yòng）中获得了较好的使用成（chéng）效，如破碎硅石时比高锰钢鄂板使用时间提（tí）高20%以上，而（ér）消（xiāo）耗与高（gāo）锰钢鄂板相当，因此，对中小产量（liàng）鄂式碎石（shí）机来（lái）讲，中锰钢是一（yī）种值得宣传的鄂板材料。

（3）高铬铸铁与高锰钢复（fù）合

高铬铸铁尽管是（shì）颚式破碎机鄂板优良（liáng）的材料，但（dàn）因（yīn）其（qí）韧性较差(通常Ak为5～8J／cm2)，取得岩石冲（chōng）击或（huò）挤压时，就会直接碎裂（liè）或弯曲不（bú）多几次（cì）就出现剥落，因此，用高铬铸铁做鄂板并不须获得较好的使（shǐ）用成效，近几年来，选择高铬铸（zhù）铁镶铸或粘（zhān）接于高锰钢鄂（è）板上，构成（chéng）复合鄂板，尽可能发挥高铬铸铁的高性和高锰（měng）钢的（de）高（gāo）韧性，使（shǐ）鄂板的使用时间取得提高（gāo），这是提高鄂板（bǎn）使用时间的路径，但（dàn）其生产方案比较复杂，技术要求相当严格，因（yīn）此，生产难度较大，限制了（le）这类复合鄂板的（de）使用。
