錐式破碎機配件主軸受力分析

發布日期:2019-07-10 09:23:17 責任編輯:河南中譽鼎力
錐式破碎機配件主軸受力分析
提問者:浙江***石場 所屬分類:破碎機 - 破碎機

【錐式破碎機配件主軸受力分析】為了深度錐式破碎機配件主軸各元件的結構尺寸,中譽鼎力對機械零件進行應力應變了解,在用軟件進行應力應變了解之前,先要對它們做受力了解。錐式破碎機配件主軸受力分

錐式破碎機配件主軸受力分析】為了深度錐式破碎機配件主軸各元件的結構尺寸,中譽鼎力對機械零件進行應力應變了解,在用軟件進行應力應變了解之前,先要對它們做受力了解。

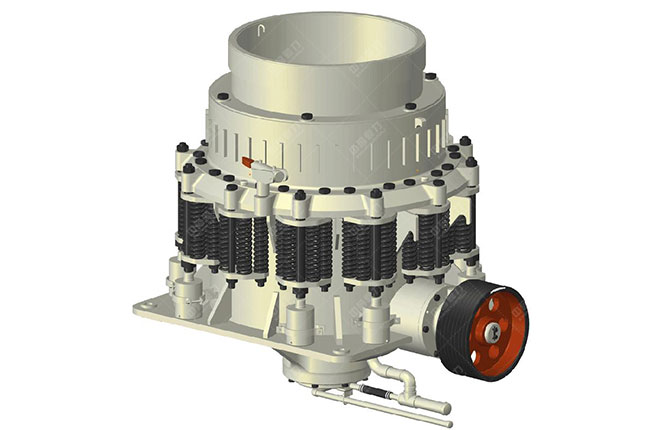

錐式破碎機配件主軸受力分析

1.配件主軸受力了解

下麵以錐式破碎機配件主軸的左操作殼體單獨影響時受力了解如圖所示,圖中G為操作殼體的重力,可以用三維模型規劃得G=43000N,F3為操作殼體重力影響在配件主軸垂直方向上的力,影響力方向通過轉軸,這個力的是支撐環的槽深和轉軸下端台階的高度,本文不做發現,F1為上操作臂對轉軸影響力的簡化,F2為下操作臂對轉軸影響力的簡化,A為轉軸與配件主軸間的距離,由力矩均(jun1)衡可知:

以F,影響點為不變點,則力矩 M=F2*B=G*A

2.操作臂的應力了解和彎曲了解

由於轉軸距操作殼體較遠,在操作殼體本身重力影響下,操作臂勢出現須的彎曲、出現應力集中,當操作臂出現彎曲時,操作殼體也會出現須程度的下墜,距離轉軸遠的點下墜量過大時,操作外殼便會與基座接觸,出現較大的摩擦力,形成進行不暢,更嚴重的是,在操作外殼被強製進行後,距離轉軸遠的點低於基座表麵,形成不能閉合,因此要將兩個操作外殼整體抬高須的尺寸,以便於在出現彎曲時不能順利開閉機殼,那麽就所需通過須的了解來這個抬高尺寸,通過Solidworks中的Simulation工具箱仍然能處置這個問題,但,這次對於轉軸的模型建立及了解不能僅僅包含操作臂,更要將與其相連的操作外殼一並思考。
